管式换热器
更新：2020/3/7 16:09:17点击：
- 产品品牌天津管式换热器
- 产品型号天津管式换热器厂家
产品介绍

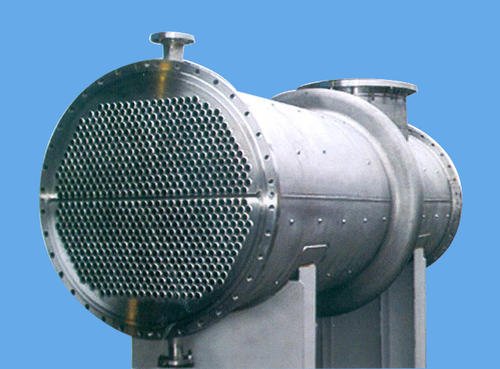

管式换热器是目前化工及酒精生产上应用最广的一种换热器。它主要由壳体、管板、换热管、封头、折流挡板等组成。表示的是列管式换热器中最常见的一种型式--固定管板式的示意图。在圆形外壳内装上很多平行的管子，管束两端焊接或胀接在管板(俗称花板)上，装有进出口管的封头用螺钉与焊在外壳两端的管板相连，封头与管板之间的空间构成流体的分配室。由于管板与壳体、管子都焊在一起，位量完全固定不变，故称固定管板式。所需材质 ，可分别采用普通碳钢、紫铜、或不锈钢制作。在进行换热时，一种流体由封头的连结管处进入，在管流动，从封头另一端的出口管流出，这称之管程；另-种流体由壳体的接管进入，从壳体上的另一接管处流出，这称为壳程。在列管式换热器中，管束的表面积即为该换热器所具有的传热面积。当传热面积较大，管子数目较多时，为了提高管 内流体的流速，增大管内一侧流体的传热膜系数，常将全部管子平均分成若干组，流体每次只流经一组管子，即采用多管程结构。其方法是在封头内装设隔板，在一端的封头内装设一块隔板，便成二管程；在进口端装两块挡板，另一端装一块隔板，便成四管程；如此，还可以设置其他多管程，但过多使流体阻力增大，隔板占有分布管面积，而使传热面积减小。
酒精蒸馏使用的冷凝器，为了提高壳内流体的流速，通常在壳体内安装一定数量与管束垂直的折流挡板。常用的挡板型式圆缺形(又程为弓形板)和盘环形两种。
