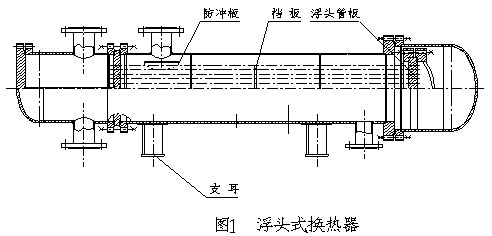

浮头式换热器的浮头部分结构，按不同的要求可设计成各种形式，除必须考虑管束能在设备内自由移动外，还必须考虑到浮头部分的检修、安装和清洗的方便。图2所示结构，其浮头部分虽可以自由移动，但管束不能抽出壳休。优点是在相同的壳体直径下，布管数多，换热面积增加，但对于换热管外壁要求经常清洗的情况，不宜采用此结构形式。

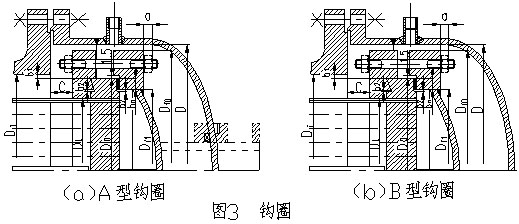

图3所示为钩圈结构，在设计时必须考虑浮头管板的外径Do。该外径应小于壳体内径Di，一般推荐浮头管板与壳体内壁的间隙b1=3~5㎜。这样，当浮头处的钩圈拆卸后，即可将管束从壳体内抽出，以便进行检修、清洗。浮头盖需在管束装入后才能进行装配，所以在设计中应考虑保证浮头盖在装配时的必要空间。
钩圈一般都为对开式结构，要求密封可靠，结构简单、紧凑、便于制造和拆装方便。

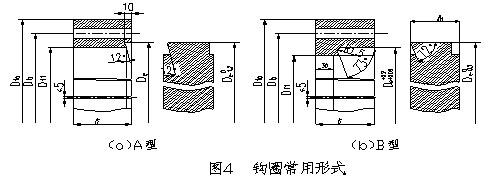

目前钩圈的常用形式见图4。图4（a）为A型钩圈，在20世纪50年代及以前的浮头式换热器中采用较多。钩圈厚度通过强度计算决定。由于钩圈底部距浮头管板较远，使得浮头端壳程介质的死角增大，减少管束的有效传热面积。图4（b）为B型钩圈，为国外引进型式，钩圈厚度根据浮头管板厚度加上经验值决定。一般B型钩圈厚度较A型钩圈厚度薄。上紧浮头的双头螺柱，A型较B型长，螺柱的稳定性也差。A型结构浮头管板和钩圈的斜槽均采用12°。而B型结构由于浮头管板和钩圈的斜槽采用不同的倾角，管板斜槽斜度18°，而钩圈为17°，钩部厚度为30㎜。管板外径与钩圈内径的间隙控制在0.25~0.4㎜。这样在上紧螺柱时，间隙将消失而使管板对钩圈起到支撑并控制钩圈转角的作用，既保证螺柱的弯曲变形在允许范围内，又保证有效密封作用。
图5所示结构为管束装入或抽出时，不需先将浮头部分拆除，检修、安装及清洗等工作均可在壳体外进行，比较方便。但是该结构的壳体直径要比上述浮头换热器增大。浮头处结构可做成图5（a）和（b）两种形式。

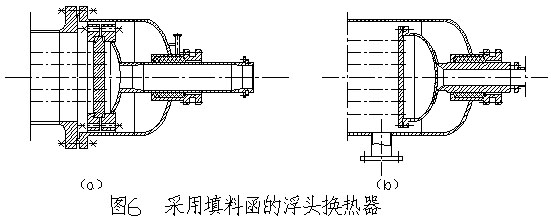

图6是浮头换热器中又一种形式，它是一种单程浮头换热器，在管程出口处采用填料函结构。图6（a）的结构在设计时应考虑浮动一端的管板外径小于壳体内径，以便管束可以在壳体内抽出。在浮头头盖相连接的出口管，应尽量选用标准，以利安装与制造。
钩圈一般都为对开式结构，要求密封可靠，结构简单、紧凑、便于制造和拆装方便。
目前钩圈的常用形式见图4。图4（a）为A型钩圈，在20世纪50年代及以前的浮头式换热器中采用较多。钩圈厚度通过强度计算决定。由于钩圈底部距浮头管板较远，使得浮头端壳程介质的死角增大，减少管束的有效传热面积。图4（b）为B型钩圈，为国外引进型式，钩圈厚度根据浮头管板厚度加上经验值决定。一般B型钩圈厚度较A型钩圈厚度薄。上紧浮头的双头螺柱，A型较B型长，螺柱的稳定性也差。A型结构浮头管板和钩圈的斜槽均采用12°。而B型结构由于浮头管板和钩圈的斜槽采用不同的倾角，管板斜槽斜度18°，而钩圈为17°，钩部厚度为30㎜。管板外径与钩圈内径的间隙控制在0.25~0.4㎜。这样在上紧螺柱时，间隙将消失而使管板对钩圈起到支撑并控制钩圈转角的作用，既保证螺柱的弯曲变形在允许范围内，又保证有效密封作用。
|
规 格（m2）
|
有效长度（mm）
|
外径（mm）
|
重量（kg）
|
|
0.5
|
800
|
159
|
60
|
|
1
|
800
|
159
|
90
|
|
1.5
|
1200
|
208
|
138
|
|
2
|
1200
|
220
|
155
|
|
3
|
1400
|
300
|
236
|
|
5
|
1200
|
300
|
260
|
|
10
|
1600
|
400
|
390
|
|
15
|
2400
|
400
|
560
|
|
20
|
2600
|
400
|
800
|
|
30
|
3200
|
450
|
1005
|
|
40
|
3500
|
500
|
1310
|
|
50
|
4000
|
500
|
1620
|
|
60
|
4000
|
500
|
1850
|
|
70
|
4000
|
500
|
2080
|
|
80
|
3500
|
600
|
2320
|
|
90
|
4000
|
600
|
2600
|
|
100
|
3000
|
700
|
2950
|
